Изготовление таймера 8-канальный таймер на базе персонального компьютера.

Д.С.Кузьмин,
координаты см.на главной странице.

Сопутствующие статьи:

Наименование	Описание / автор
Маленький помощник или Его Величество Таймер	Как и для чего можно использовать таймер в аквариумистике. / И.Киреенко

Любой аквариумист сталкивался с ситуацией, когда включить или выключить вовремя свет в аквариуме просто некому. Иногда дела заставляют нас уехать из дома очень рано и тогда мы становимся перед выбором - или включить свет в аквариуме "ни свет, ни заря", или не включать его совсем. Нарушения в "распорядке дня" угнетают водные растения, что может вызвать неконтролируемое размножение водорослевых обрастаний. В общем, любому ясно, что таймер, управляющий аквариумом - вещь полезная. Проблема в том, что имеющиеся в продаже электронные таймеры очень дороги и имеют обычно всего один канал. Про механические таймеры китайского производства речь не идёт - низкое качество, неточность и "топорный" внешний вид отбивают всякую охоту использовать такие устройства.

В то же время, можно недорого приобрести устаревший морально персональный компьютер, установить на него программу-таймер и подсоединить электронный блок реле к параллельному порту. В этом случае мы получаем 8 независимых каналов.

Электронный 8-канальный блок реле (пока впаяны 2), фото Дмитрия Кузьмина

Электронный 8-канальный блок реле (пока впаяны 2), фото Дмитрия Кузьмина

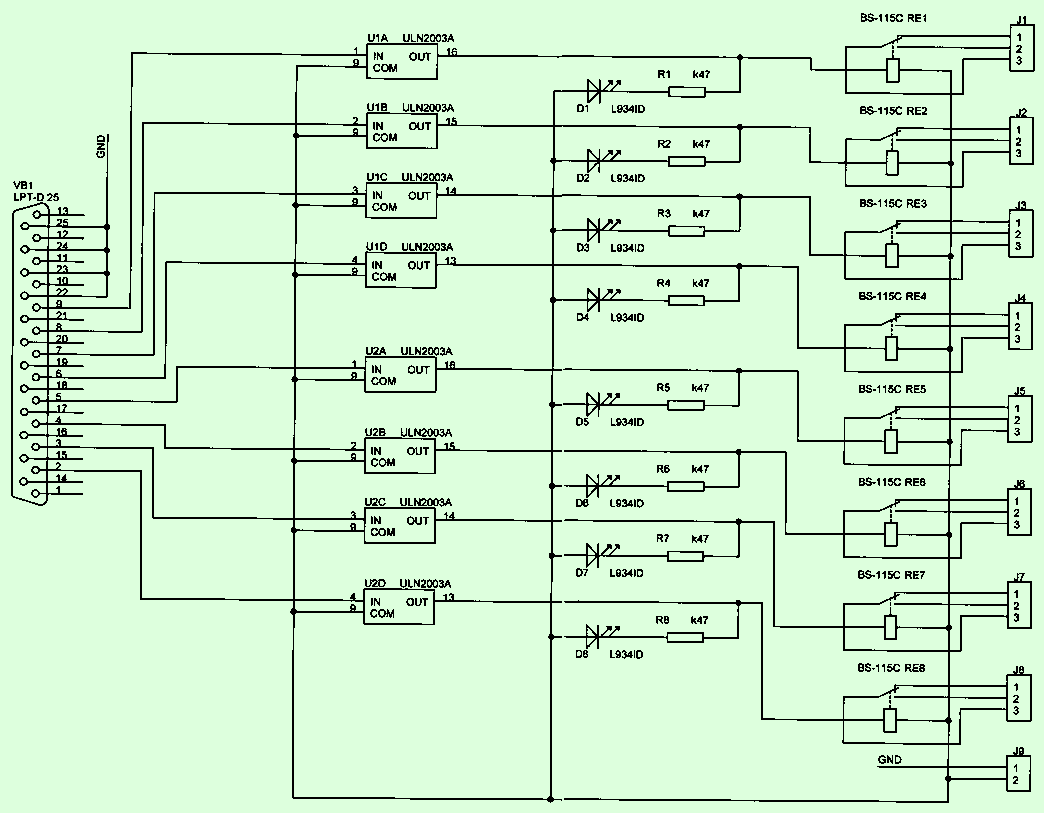

Электронный блок реле можно изготовить самостоятельно (если Вы знакомы с паяльником), или приобрести набор Мастер Кит в радиомагазине (например, NK150 или NM4413, их стоимость примерно 700 рублей). Если же Вы всё-таки решите сами собрать блок, то принципиальную электрическую схему прибора Вы можете взять здесь. Внимание! На схеме не разведена "земля" на контакт 8 обеих микросхем ULN2003A. К разъёму J9 необходимо подключить питание - 5 вольт (автор подключился к блоку питания используемого компьютера). Основную часть стоимости прибора составляют реле (они мощные и потому дорогие), поэтому можно не впаивать сразу все 8 штук, а только необходимый минимум. Кстати, не ошибитесь, реле BS-115C бывают 5-, 9- и 12-вольтовые. Использовать нужно конечно же 5-вольтовые.

Кабель-удлинитель для параллельного порта, фото Дмитрия Кузьмина

Кабель-удлинитель для параллельного порта можно найти в продаже, обычно такие кабели используются для подключения коммутаторов "2 компьютера - 1 принтер", на производстве для управления станками и т.п.

Батарейка CMOS, фото Дмитрия Кузьмина

Используемый компьютер - любой, можно без монитора (только системный блок). Наличие жёсткого диска не обязательно, достаточно иметь возможность загрузить программное обеспечение с дискеты. Очень желательно, чтобы батарейка CMOS на материнской плате была ЗАМЕНЯЕМОЙ.

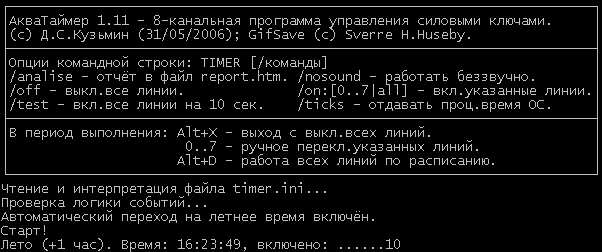

Теперь об используемой программе. Можно поискать в Интернете что-нибудь управляющее параллельным портом по таймеру, но вряд ли Вы найдёте что-то идеально Вам подходящее. Я могу предложить свою программу, специально написанную для управления аквариумным оборудованием. Ниже перечислены её возможности:

АкваТаймер - программа объектно-ориентированная. События-объекты имеют различный приоритет и могут формировать логику переключения каналов любой желаемой сложности (например, автор статьи использует дневную темновую паузу).
Время начала или окончания событий указывается с точностью до минуты (меньше нет смысла), отрабатывается с точностью до секунды.
Режим пульсации для управления, например, фонтаном в палюдариуме.
Для любого события можно указать даты начала и окончания действия (обычно это называют режимом "каникул").
Настройка программы осуществляется простым редактированием файла timer.ini.
В режиме анализа строятся графики работы, производится расчёт суммарного времени включения и количества переключений для каждой линии (пример отчёта).
Возможность переключения состояния линий вручную с клавиатуры.

Скачать программу можно здесь:

Наименование	Описание	Размещение	Получение
АкваТаймер 1.8	Адрес параллельного порта можно указывать в timer.ini.	Архив Zip (25 kb).
АкваТаймер 1.9	Добавлена возможность переключения состояния линий вручную с клавиатуры.	Архив Zip (27 kb).
АкваТаймер 1.10	Отчёт теперь выводится в виде Web-страницы. Написана подробная документация.	Архив Zip (37 kb).
АкваТаймер 1.11	Добавлена возможность именования линий.	Архив Zip (37 kb).
АкваТаймер 1.13	Отображает текущую дату. Не выводит сведения о летнем/зимнем времени, если автоматический переход на летнее/зимнее время не используется. Отчёты теперь оформлены в чёрно-белой гамме для корректной печати на принтере.	Архив Zip (40 kb).

p.s. Как показала практика, стабильность режима дня благоприятно сказывается и на самочувствии рыб. Уже через неделю использования таймера для включения света в аквариумах рыбки стали заметно веселее.
